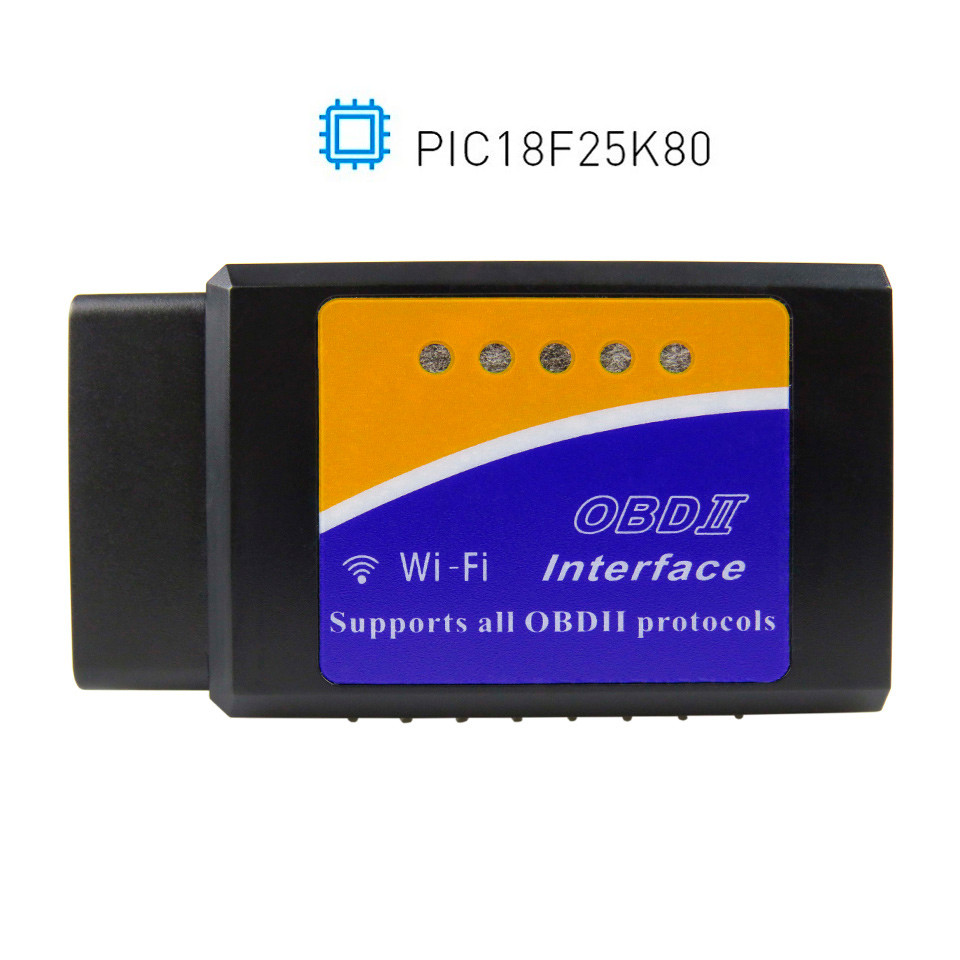

Автосканер ELM327 версія 1.5 Wi-Fi OBD2 на чіпі PIC18F25K80 (Повна версія)

Автосканер на основі контролера ELM327 Wi Fi v1.5 – це пристрій, що представляє собою діагностичний адаптер, призначений для зчитування інформації з електронного блоку управління автомобіля і усунення незначних неполадок у його «мізках».

Автосканер ELM327 вставляється в спеціальний діагностичний роз'єм, який найчастіше ховається під кришкою блоку запобіжників, в бардачку, або під панеллю приладів водія.
Зв'язок діагностичного адаптера з комп'ютером автомобіля відбувається по протоколу OBD-II (On Board Diagnostic), але в інтернеті його найчастіше можна зустріти під назвою OBD2.

Для того щоб працювати з автосканером ELM327 вам знадобиться зчитувальний пристрій з встановленим діагностичним програмним забезпеченням. Таким пристроєм може служити смартфон або планшет на системі iOS, Android, Windows, також можна використовувати ноутбук або стаціонарний комп'ютер.

Додаток можна завантажити з App Store або Play Маркету.
Одним з найбільш популярних безкоштовних додатків є "Torque (Lite)", також для автомобілів ВАЗ популярний додаток "OpenDiag".

Можливості адаптера ELM327 V1.5 Wi-Fi залежать від програми та автомобіля:
Читання помилок і їх розшифровка (DTC пам'ять)
Стирание ошибок (погасить лампочку MIL – Check Engine)
Чтение параметров в режиме реального времени
Обороты двигателя
Нагрузка двигателя
Температура охлаждающей жидкости
Состояние топливной системы
Скорость движения автомобиля
Краткосрочный расход топлива
Долгосрочный расход топлива
Абсолютное давление воздуха
Опережение зажигания
Температура всасываемого воздуха
Массовый расход воздуха
Положение дроссельной заслонки
Лямбда-зонд
Давление топлива
Диагностировать ABS (тормоза) и АКП (коробка передач) – не на всех моделях
Построение графиков
Чтение VIN номера кузова
Время разгона до 100 км/ч


Підтримувані протоколи:
SAE J1850 PWM (41.6 kbaud)
SAE J1850 VPW (10.4 kbaud)
ISO 9141-2 (5 baud init, 10.4 kbaud)
ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
ISO 14230-4 KWP (fast init, 10.4 kbaud)
ISO 15765-4 CAN (11 bit ID, 500 kbaud)
ISO 15765-4 CAN (29 bit ID, 500 kbaud)
ISO 15765-4 CAN (11 bit ID, 250 kbaud)
ISO 15765-4 CAN (29 bit ID, 250 kbaud)
